Prüfstandsbau · Nuklearmesstechnik · Linz

Prüfstände und Messsysteme aus einem Haus

Von der einzelnen Messstelle bis zur Containeranlage. Mechanik, Elektronik, Software und Messtechnik von der Auslegung bis zur Abnahme — für Thermik, Fluidik, Leistungselektronik und Nuklearmesstechnik.

Schwerpunkte im Prüfstandsbau

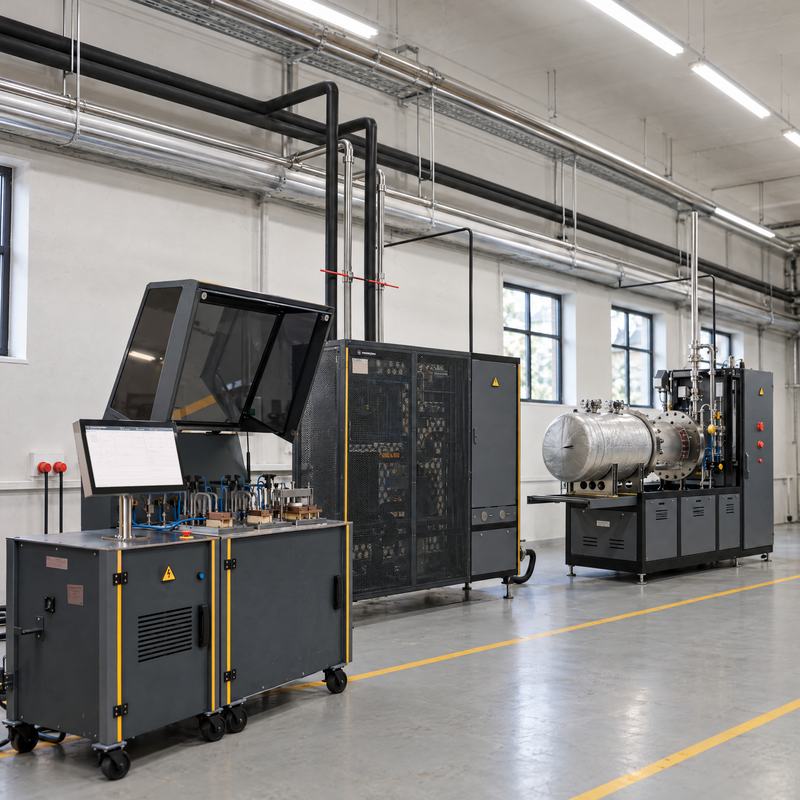

Visualisierung · Prüffeld mit mobilem Prüfplatz, Konditionieranlage und Autoklav-Prüfstand

Büro, Engineering und Software in Linz. Aufbau, Verrohrung, Verdrahtung und Werksabnahme in Neuhofen an der Krems.

Schwerpunkte

4 Schwerpunkte im Prüfstandsbau

Die Schwerpunkte unterscheiden sich in Medium, Größe und Messgröße. Profectronics liefert in jedem Schwerpunkt Mechanik, Elektrotechnik, Software und Messtechnik.

Schwerpunkt	Prüfgegenstand und Prüfung
Wärmepumpen und Kältetechnik	Kennfeld über Quellen- und Senkentemperatur, Abtauung und End-of-Line-Prüfung. Kältemittel auch R290 und R744 (CO₂).
Rechenzentrumskühlung und Chip-Emulator	Prüflinge: Kühlplatte, Verteiler, Schnellkupplung und Kühlmittelverteileinheit (CDU). Der Chip-Emulator bildet die Wärmestromdichte des Prozessors nach, mit Lastsprüngen.
Leistungselektronik	Power Cycling nach AQG 324, Wärmewiderstand R_th(j-c) nach JESD51-14 und Doppelpulsprüfung.
Medienkonditionierung	Temperatur, Druck, Volumenstrom und Feuchte als Randbedingung für den Prüfling. Protokoll je Prüflauf.

Environmental Solutions

Messgeräte für Radioaktivität: Aerosole und gasförmiges Iod in der Luft, stationär in der Messkabine oder fahrbar. Gammaspektrometrie auch als Drohnenlast und unter Wasser.

Messgeräte von Environmental Solutions

Die Auslegungswerte für Druck, Volumenstrom und Temperatur nennen die Tabellen der Schwerpunktseiten.

Alle Schwerpunkte im Überblick

Fluidik

3 Aufgaben eines Prüfstands

Ein Prüfstand liefert ein Prüfergebnis, wenn er alle 3 Aufgaben erfüllt.

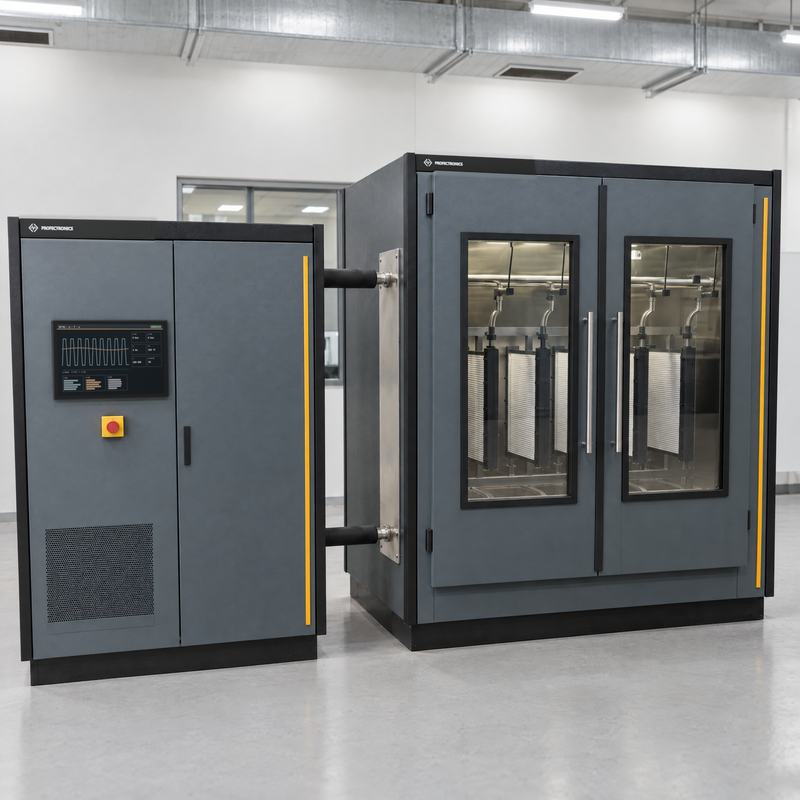

Visualisierung · Druckpulsprüfstand mit 6 Prüflingen

Medium konditionieren

Die Anlage regelt Temperatur, Druck und Volumenstrom des Mediums und hält sie konstant. Volumenstrom bis 180 m³/h, Regelabweichung stationär ± 0,1 K. Die Medien nennt der Schwerpunkt Medienkonditionierung.

Prüfling betreiben

Die Anlage versorgt den Prüfling fluidisch und elektrisch. Sie steuert ihn über CAN, CAN FD, LIN oder Modbus an. Restbussimulation nach Bedarf.

Prüfung fahren und belegen

Prüfarten: Kennfeld, Dauerlauf, Dichtheit, End-of-Line, Positions- und Funktionsprüfung. Das Protokoll enthält Zeitstempel, Prüfmittelnummer und Kalibrierstand.

Leistungsumfang

Fluidik, Elektrotechnik und Software

SPS, Visualisierung, Regelung, Messkette und Prüfablauf entstehen bei Profectronics. Die Software ist kein Zukauf und kein Unterauftrag.

Konzept und Pflichtenheft

Aus dem Lastenheft entsteht ein Pflichtenheft, kapitelweise rückverfolgbar. Fließbild, 3D-Modell, Stromlaufplan und Stückliste entstehen aus einer Quelle. Profectronics liefert das geprüfte Konzept in etwa 2 Wochen, vor der Bestellung.

Konstruktion

Thermische und hydraulische Berechnung, Mechanik, Elektrotechnik mit Sicherheitstechnik und Not-Halt-Konzept, Software und Messtechnik. Werkzeuge: SolidWorks, EPLAN und Altium.

Aufbau und Werksabnahme

Aufbau, Verrohrung, Verdrahtung und Werksabnahme in Neuhofen an der Krems. Zerspanung, Blechbau, Rohrleitungs- und Schaltschrankbau mit festen Partnern.

Inbetriebnahme und Wartung

Kalibrierung der Messketten, Abnahme vor Ort, CE-Dokumentation und Schulung. Wartung und Umbau bieten wir auf Anfrage an.

Fließbild, 3D-Modell und Stromlaufplan entstehen mit der Concept Suite von Profectronics.

Leistungsmodell

Engineering und Aufbau bei Profectronics, Teilefertigung mit Partnern

Auslegung, Projektleitung und Qualitätsverantwortung liegen bei Profectronics. Aufbau, Verrohrung, Verdrahtung und Werksabnahme in Neuhofen an der Krems. Zerspanung, Blechbau, Rohrleitungs- und Schaltschrankbau mit festen Partnern.

Bei Profectronics

Auslegung und Konstruktion
Softwareentwicklung
Projektleitung
Aufbau, Verrohrung, Verdrahtung und Werksabnahme
Inbetriebnahme und Abnahme vor Ort
Qualität und Konformität

Mit festen Partnern

Zerspanung und Blechbau
Rohrleitungsbau
Schaltschrankbau
Oberflächenbehandlung
Transport und Montagehilfe

Profectronics arbeitet mit einem Kernteam und festen Partnern. Werdegang und Team: Über uns.

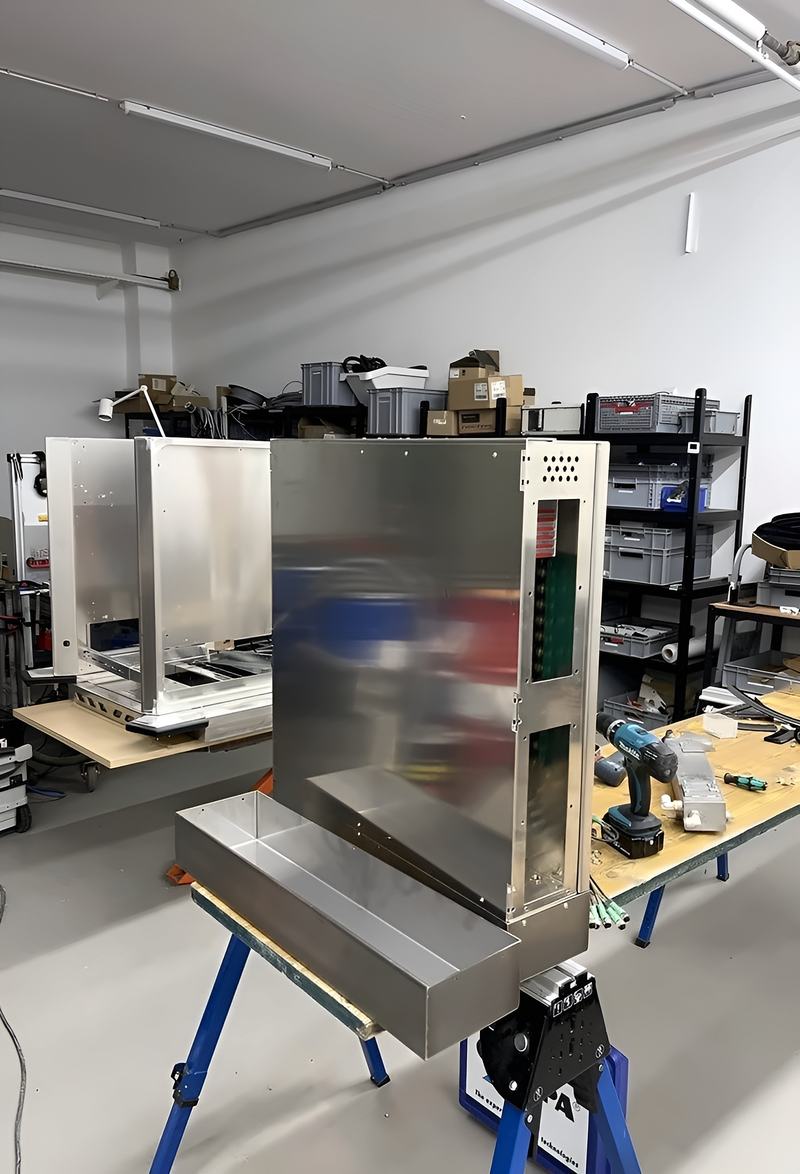

Foto · Neuhofen an der Krems, Aufbau und Werksabnahme

Ein Vertrag, ein Ansprechpartner, eine Gewährleistung

Vertragspartner, Ansprechpartner und Gewährleistung bleiben bei Profectronics. Profectronics verantwortet die Lieferkette. Bei Bauteilen mit langer Lieferzeit nennen wir den Termin im Angebot.

Service

Service in 4 Stufen

Die Stufen unterscheiden sich in der Verbindlichkeit und darin, wer sie bezahlt.

Stufe	Umfang	Kostenträger
Gewährleistung	Mängelbeseitigung am Lieferumfang von Profectronics	Profectronics
Wartung	Wiederkehrende Prüfung, Kalibrierung und Instandhaltung nach Plan	Wartungsvertrag
Störungsbehebung	Einsatz außerhalb der Gewährleistung, nach Aufwand	Auftraggeber
Umbau und Erweiterung	Neuer Auftrag mit eigener Abnahme	Auftraggeber

Der Wartungsvertrag legt die Reaktionszeiten je Servicegrad fest. Wir vereinbaren sie vor Vertragsschluss.

Konformität

CE-Kennzeichnung, Druckgeräterichtlinie und ATEX

Wenn Profectronics die Anlage als Ganzes liefert, dann tritt Profectronics als Hersteller auf.

Als Hersteller übernimmt Profectronics die CE-Kennzeichnung mit Risikobeurteilung, technischen Unterlagen, Betriebsanleitung und Konformitätserklärung. Wenn Profectronics zuliefert, dann liefert Profectronics die Unterlagen für die Erklärung des Herstellers. Das Angebot nennt die Verteilung der Verantwortung.

Für Anlagen, die ab 20.01.2027 in Verkehr kommen oder in Betrieb gehen, gilt die Maschinenverordnung (EU) 2023/1230. Fachbeitrag: Prüfstände und die Maschinenverordnung ab 20.01.2027.

Bei R744 gehört die Druckgeräterichtlinie (DGRL) zur Auslegung. Bei R290 gehören ein Zonenkonzept mit Lüftung und Gaswarnung und ATEX zur Auslegung. Kennwerte: Wärmepumpen und Kältetechnik.

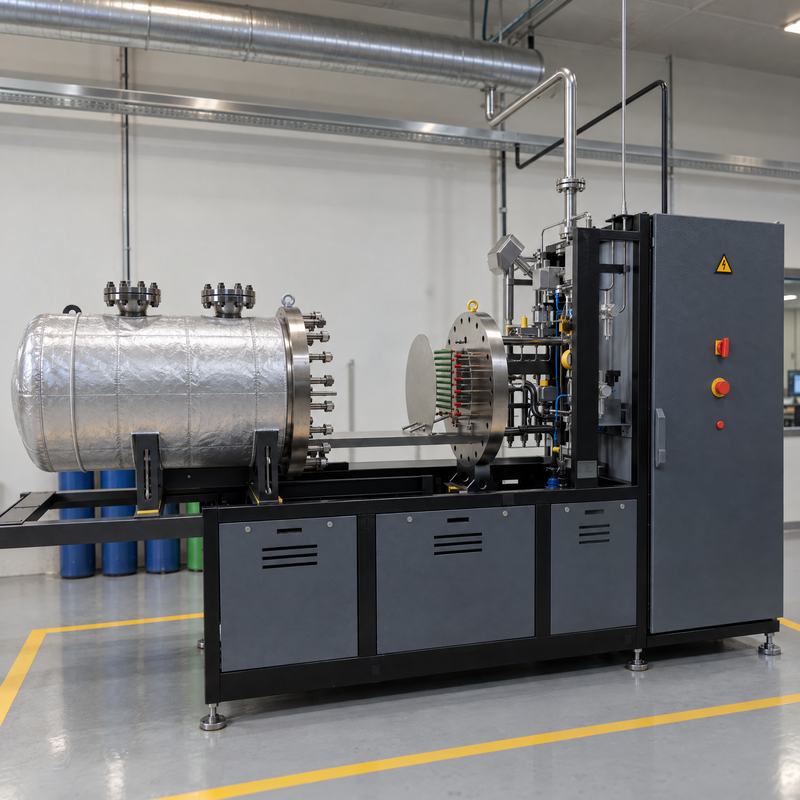

Visualisierung · Autoklav-Prüfstand, Kessel ausgefahren

Beispiel für einen Sonderprüfstand: Autoklav-Prüfstand mit Druckbehälter der DGRL Kategorie IV. Kennwerte: Anwendungen.

Abgrenzung

Lieferumfang und Grenzen

Die Tabelle nennt, welche Leistungen Profectronics übernimmt und welche nicht.

Leistung von Profectronics	Nicht im Lieferumfang
Prüfstände für Thermik, Fluidik und Leistungselektronik von der Auslegung bis zur Abnahme: Konditionierung, Prüflingsversorgung, Ansteuerung und Messkette	Sensorik für Prüfstände als eigenes Produkt. Profectronics kauft sie zu und verantwortet ihre Einbindung. Ausnahme: die Messgeräte von Environmental Solutions.
Software des Prüfstands: SPS, Visualisierung, Regelung, Prüfablauf, Protokoll und Kalibrierung der Messkette	Prüfstandssoftware als lizenziertes Standardprodukt für Anlagen anderer Hersteller
Umbau, Erweiterung und Wartung bestehender Prüfstände, auch von anderen Herstellern	Prüfläufe und Messreihen im Kundenauftrag
CE-Kennzeichnung als Hersteller, mit Risikobeurteilung und technischen Unterlagen	Prüfstellen- und Kalibrierleistungen nach ISO 17025. Dafür arbeitet Profectronics mit akkreditierten Stellen zusammen.

Einordnung

Kunden und Marktrolle

Kunden von Profectronics sind Entwicklungsdienstleister, Hersteller und Betreiber von Prüffeldern.

Anlagenbau ohne Prüfdienstleistung

Die Kunden führen die Prüfungen durch. Profectronics liefert Prüfstände und tritt nicht als Prüfdienstleister auf.

Anfrage

Angaben für eine Anfrage

Für eine Anfrage genügen 5 Angaben: Prüfling, Medium, Bereiche für Druck, Volumenstrom und Temperatur, Aufstellort und Termin. Ein Lastenheft hilft, ist aber keine Voraussetzung.
