Profectronics baut Prüfstände für Entwicklung und Serie. Diese Seite zeigt Anlagenklassen, Branchen und Anlagenbeispiele aus eigenen Modellen.
Ein Prüfstand zeigt, was der Auftraggeber prüft. Die Prüflinge sind oft Produkte vor der Markteinführung.
Geometrie, Kennwerte, Prüfvorschrift und Messdaten gehören dem Auftraggeber.
Deshalb zeigt diese Seite keine Projektberichte, keine Fotos aus Prüffeldern von Kunden und keine Messreihen.
Profectronics nennt auf der Website keine Kundennamen.
Eine Anlage, die Profectronics für Sie baut, erscheint ebenfalls nicht auf dieser Website.
Auf Anfrage beschreiben wir vergleichbare Anlagen.
Bei Bedarf gilt eine Geheimhaltungsvereinbarung.
Die Abbildungen sind Visualisierungen aus eigenen 3D-Modellen von Profectronics. Die Kennwerte nennen Auslegungsbereiche der Anlagenklasse.

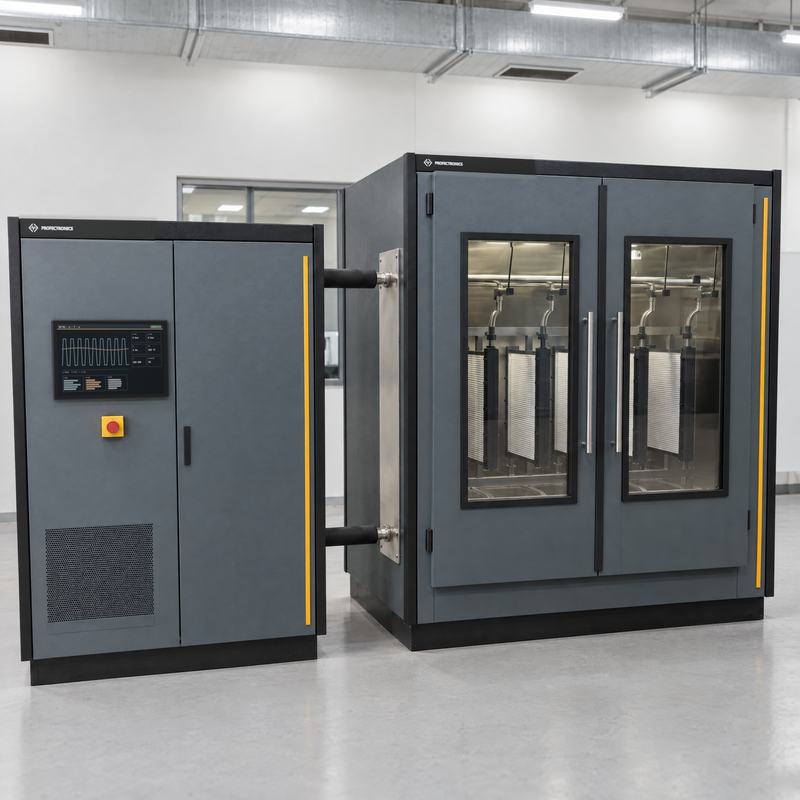

Druckpuls, Temperaturwechsel, Berst- und Dichtheitsprüfung für Wärmeübertrager und Kältemittelkomponenten. Auslegung nach DGRL (Druckgeräterichtlinie), ATEX und Maschinenverordnung (EU) 2023/1230.
Die Software enthält die Prüfabläufe und erstellt den Prüfbericht automatisch.

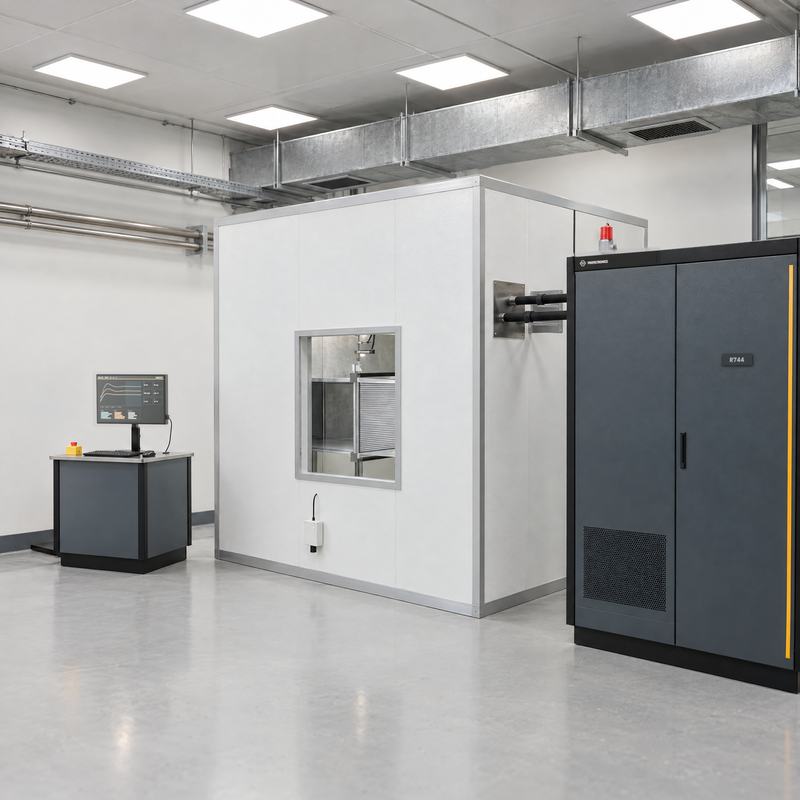

Leistungsmessung an Kondensatoren, Gaskühlern, Kühlern, Ladeluftkühlern und Ölkühlern.

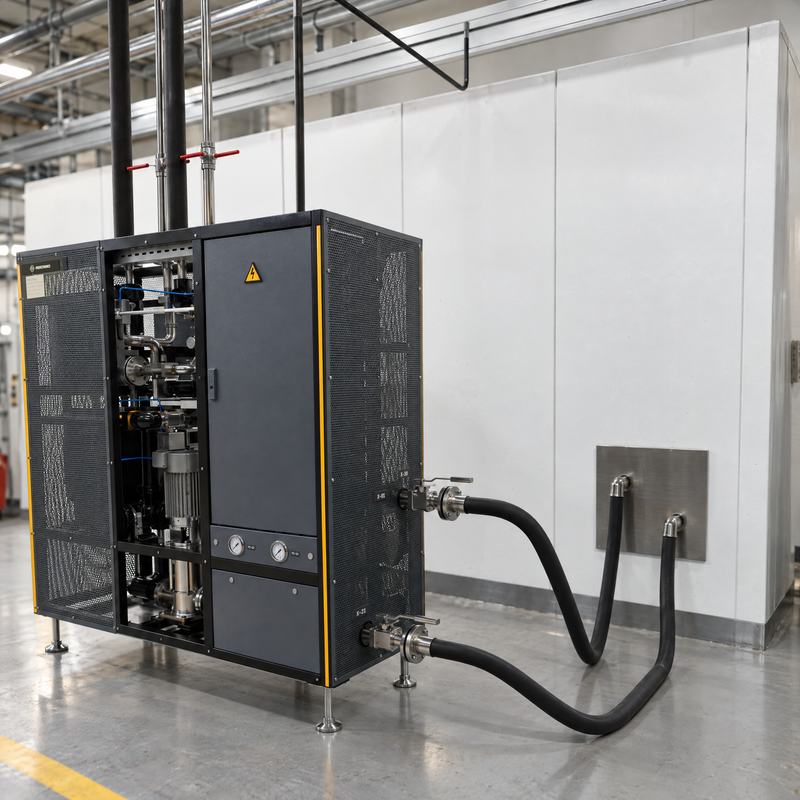

Die Anlage konditioniert Kühlmittel, Öl und Ladeluft als Randbedingung für den Prüfling.
Sonderprüfstand nach Lastenheft. Der Kessel ist verfahrbar und von beiden Seiten zugänglich. Kennwerte siehe Tabelle unten.

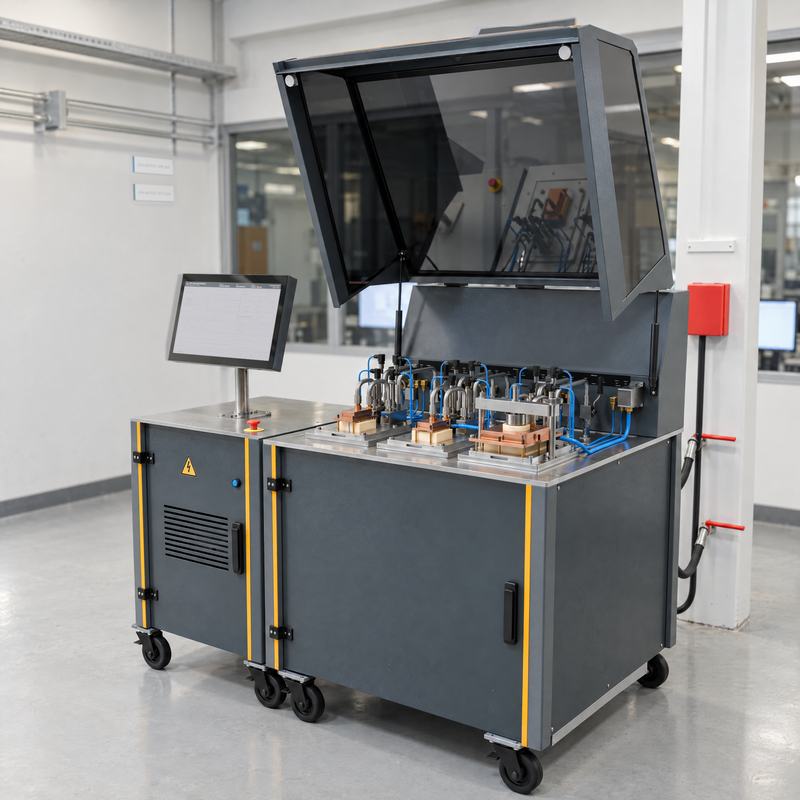

Prüfplatz auf Rollen mit Schutzhaube und Bedienpult. Ausführung als Prüfplattform für Kühlkörper.

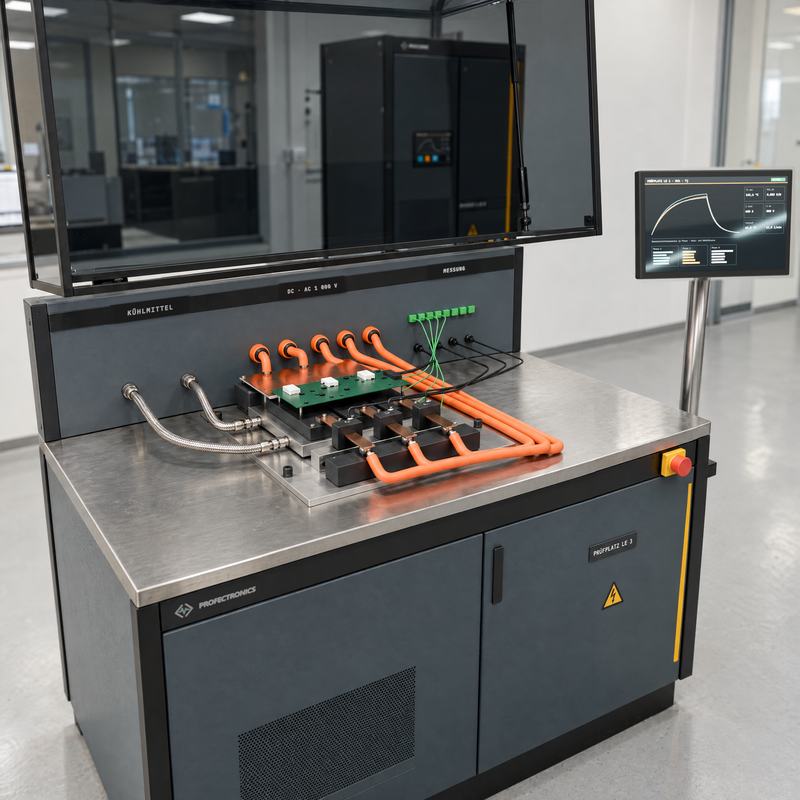

Wärmewiderstand Rth je Lastpunkt, von der Sperrschicht bis ins Kühlmittel. Rückspeisende DC- und AC-Last, Reinwasserkreis mit überwachter Leitfähigkeit.

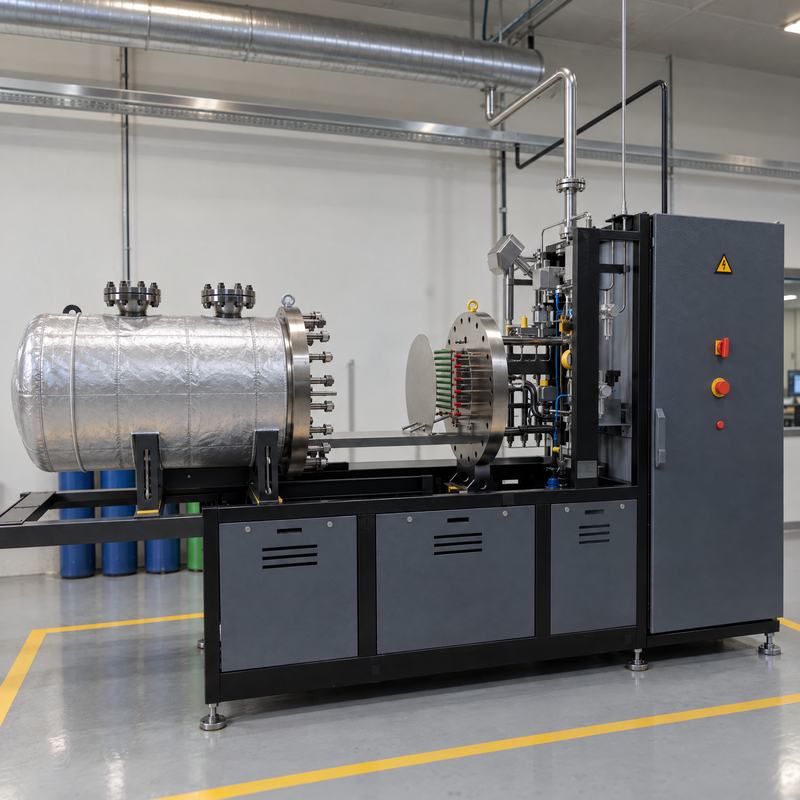

Druckbehälter mit Heizung, Vakuum, Stickstoff und Probenahme für Versuche unter Druck und Temperatur.
| Größe | Wert |
|---|---|
| Kesselvolumen | 312 L |
| Kesseldurchmesser | Ø 600 mm |
| Werkstoff | 1.4571 |
| Zulässiger Druck PS | −1 bis +15 bar |
| Zulässige Temperatur TS | 220 °C |
| Prüfdruck | 25 bar |
| DGRL | Kategorie IV |
| Heizung | 3 × 1,74 kW mit STB |
| Messkanäle | 100 über 10 Durchführungen |
| Medien und Anschlüsse | Vakuum, N₂, Probenahme |
PS: maximal zulässiger Druck. TS: maximal zulässige Temperatur. STB: Sicherheits-Temperaturbegrenzer. DGRL: Druckgeräterichtlinie.
Die Auslegung folgt dem Kältemittel und den Anforderungen am Einbauort.
Bei R744 gehört die DGRL zur Auslegung. Bei R290 gehören ein Zonenkonzept mit Lüftung und Gaswarnung und ATEX zur Auslegung. Kennwerte: Wärmepumpen und Kältetechnik.
Aufbau, Verrohrung, Verdrahtung und Werksabnahme in Neuhofen an der Krems. Zerspanung, Blechbau, Rohrleitungs- und Schaltschrankbau mit festen Partnern.

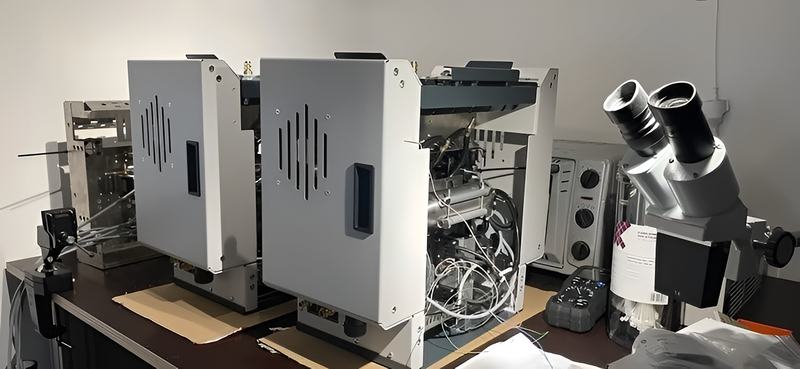

Geräte mit Blechgehäuse vor der Endmontage.
Mechanik, Leiterplatten und Fluidik: Konstruktion und Produktentwicklung.
Die Liste nennt Branchen statt einzelner Projekte.
Die Reihenfolge sagt nichts über Umfang oder Anteil. Nicht jede Branche ist mit jeder Anlagengröße vertreten.
6 Arten von Anlagen, geordnet nach der Aufgabe.
| Anlagenart | Aufgabe und Umfang |
|---|---|
| Konstruktion und Produktentwicklung | Konstruktion in SolidWorks, Blechkonstruktion, PCB-Design und EPLAN, vom Konzept bis zur Fertigungszeichnung. |
| Entwicklungsprüfstände | Mechanik, Fluidik und Elektronik in einer Anlage, von der Messaufgabe bis zum Prüfablauf. Steuerung über SPS und LabVIEW. |
| End-of-Line-Prüfstände | Qualitätsprüfung in der Produktion mit kurzen Taktzeiten, hoher Verfügbarkeit, Dokumentation und Rückverfolgbarkeit. |
| Konditionieranlagen | Wasser, Glykol, Öl und Kraftstoff, geregelt nach Temperatur, Druck und Durchfluss. Auslegung nach CE und ATEX. |
| End-of-Line-Linien | Zuführung, Prüf- und Montageprozesse, Auswertung und Dokumentation in einer Linie. |
| Laborautomatisierung | Automatisierte Kalibrier- und Prüflinien für das Labor, eingebunden in bestehende Umgebungen. |
Konstruktion, Elektroplanung und Prüfsoftware entstehen bei Profectronics mit den branchenüblichen Werkzeugen.
| Werkzeug | Anwendung |
|---|---|
| SolidWorks | Konstruktion von Rahmen, Blechteilen und Baugruppen, Rohrleitungsführung, Fertigungszeichnungen und Stücklisten. |
| LabVIEW | Mess- und Prüfsoftware, Prüfabläufe, Datenerfassung und Protokoll. Profectronics nutzt dieselbe Werkzeugkette wie die Messtechnikhersteller, für die Profectronics baut. |
| EPLAN | Schaltplan, Klemmenplan und Kabelplan, Schaltschrankaufbau und die Dokumentation für die CE-Akte. |
| SPS und Visualisierung | Anlagensteuerung, Regelung, Sicherheitsfunktionen und Bedienoberfläche. Profectronics programmiert alle Ebenen selbst. |
| PCB-Design | Adapterplatinen und Anpassplatinen für Messaufgaben ohne Standardlösung. |
Die genannten Marken sind Eigentum der jeweiligen Hersteller.
Für eine Anfrage genügen 5 Angaben: Prüfling, Medium, Bereiche für Druck, Volumenstrom und Temperatur, Aufstellort und Termin. Ein Lastenheft hilft, ist aber keine Voraussetzung. Auf Anfrage beschreiben wir vergleichbare Anlagen.
